空調冷媒用銅管

熱収縮フィルムによる端末キャップ方式で、現場までの管内面清浄度を保証します

●収縮式端末キャップの採用で、輸送途中に脱落することがなく、銅管内面は常に清浄に保たれます。
●端末キャップには、現場ではがしやすいように、あらかじめVカットを入れてあります。
●2トントラックのロングボディーにすっきりと収納できますので、混載に便利です。
● 光輝焼鈍により、内外面とも清浄で耐食性にすぐれ、冷媒配管に最適です。
● 一本ごとにビニール袋に入っていますので、持ち運びに便利です。

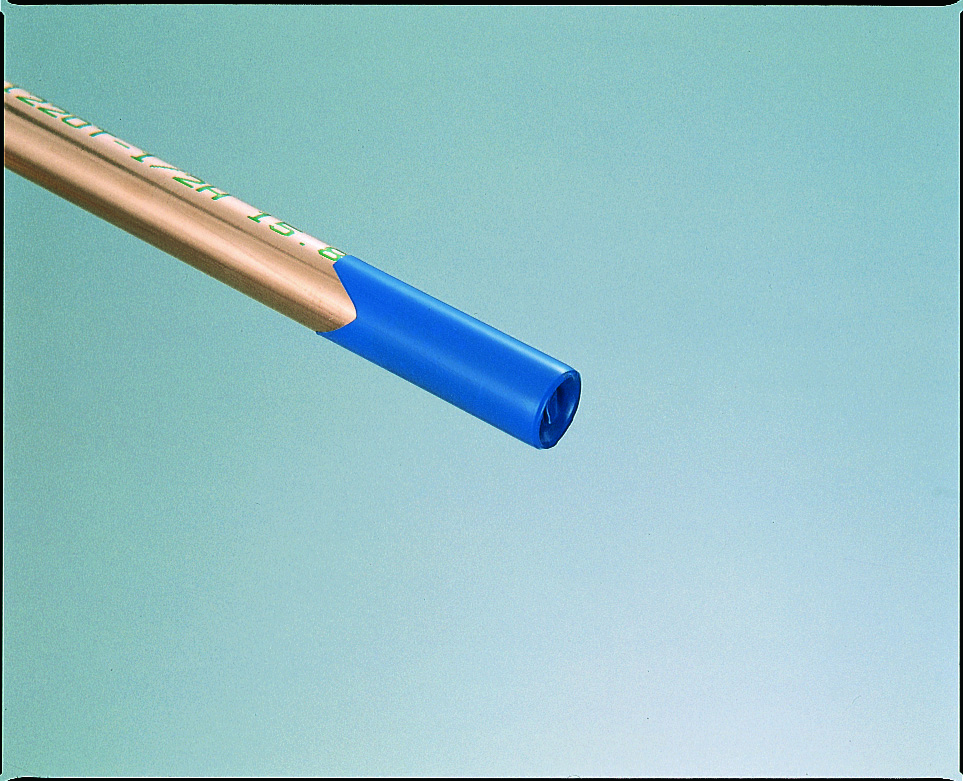

●1/2H材（端末キャップ－ブルー）

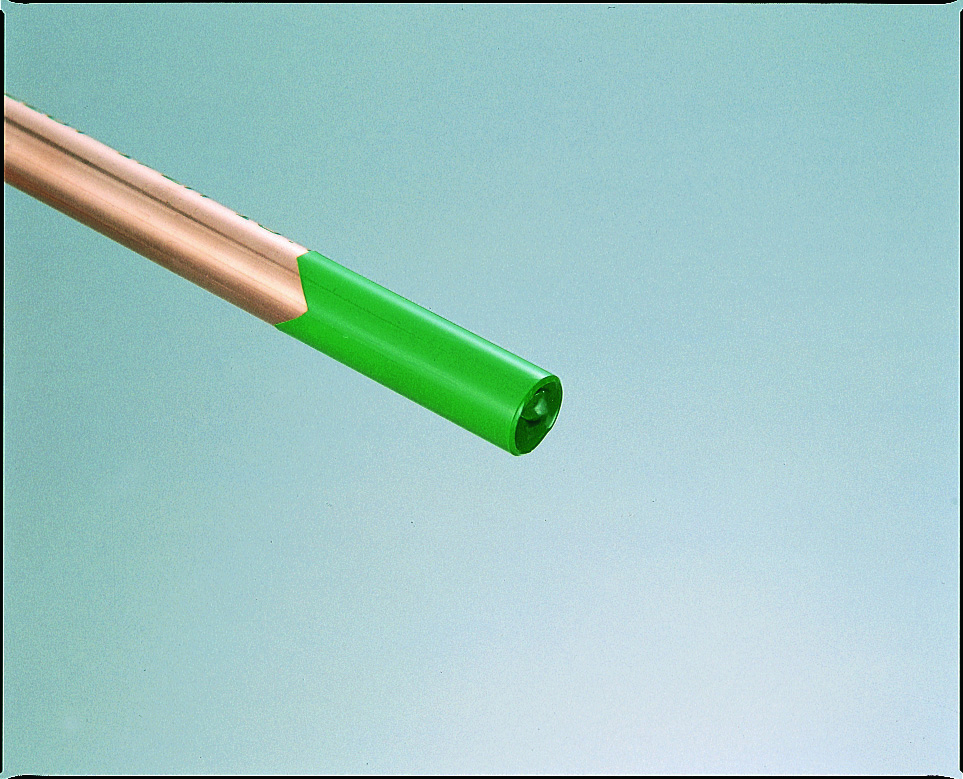

●H材（端末キャップ－グリーン）

■仕様

呼び径	種別	銅管/外径×肉厚 (mm)	製品質量P (kg/m)	最高使用圧力σa		許容引張応力		質別	長さ（m)	入本数／ケース
呼び径	種別	銅管/外径×肉厚 (mm)	製品質量P (kg/m)	（MPa）	（kgf/cm2）	（N/mm2）	（kgf/ｍm2）	質別	長さ（m)	入本数／ケース
端末キャップ付4ｍ直管
1/4	3	6.35 × 0.8	0.125	17.09	〈174〉	61	〈6.2〉	1/2H	4	200
3/8	3	9.52 × 0.8	0.196	10.99	〈112〉	61	〈6.2〉	1/2H	4	200
1/4	3	12.07 × 0.8	0.267	8.09	〈82〉	61	〈6.2〉	1/2H	4	200
1/2	3	12.07 × 1.0	0.329	10.42	〈106〉	61	〈6.2〉	1/2H	4	200
5/8	3	15.88 × 0.8	0.339	6.4	〈65〉	61	〈6.2〉	1/2H	4	100
5/8	3	15.88 × 1.0	0.418	8.09	〈82〉	61	〈6.2〉	1/2H	4	100
3/4	3	19.05 × 0.8	0.41	5.3	〈54〉	61	〈6.2〉	1/2H	4	100
3/4	3	19.05 × 1.0	0.507	6.68	〈68〉	61	〈6.2〉	1/2H	4	100
7/8	3	22.22 × 1.0	0.596	5.69	〈58〉	61	〈6.2〉	1/2H	4	100
1	3	25.4 × 1.0	0.685	4.95	〈50〉	61	〈6.2〉	1/2H	4	50
1	3	25.4 × 1.2	0.816	6.1	〈62〉	61	〈6.2〉	1/2H	4	50
1・1/8	2	28.58 × 1.0	0.775	4.39	〈44〉	61	〈6.2〉	1/2H	4	50
1・1/8	3	28.58 × 1.2	0.923	5.39	〈54〉	61	〈6.2〉	1/2H	4	50
1・1/4	1	31.75 × 1.0	0.864	3.96	〈40〉	61	〈6.2〉	1/2H	4	50
1・1/4	2	31.75 × 1.1	0.947	4.35	〈44〉	61	〈6.2〉	1/2H	4	50
1・1/4	2	31.75 × 1.2	1.03	4.83	〈49〉	61	〈6.2〉	1/2H	4	50
1・3/8	1	34.92 × 1.1	1.045	3.94	〈40〉	61	〈6.2〉	1/2H	4	50
1・3/8	2	34.92 × 1.2	1.136	4.31	〈43〉	61	〈6.2〉	1/2H	4	40
1・1/2	1	38.1 × 1.15	1.193	3.77	〈38〉	61	〈6.2〉	1/2H	4	40
1・1/2	1	38.1 × 1.2	1.244	3.99	〈40〉	61	〈6.2〉	1/2H	4	40
1・1/2	2	38.1 × 1.35	1.393	4.45	〈45〉	61	〈6.2〉	1/2H	4	40
1・5/8	1	41.28 × 1.2	1.351	3.63	〈37〉	61	〈6.2〉	1/2H	4	40
1・5/8	1	41.28 × 1.4	1.568	4.34	〈44〉	61	〈6.2〉	1/2H	4	30
1・5/8	2	41.28 × 1.45	1.622	4.41	〈44〉	61	〈6.2〉	1/2H	4	30
1・3/4	1	44.45 × 1.25	1.517	3.51	〈35〉	61	〈6.2〉	1/2H	4	30
1・3/4	1	44.45 × 1.4	1.693	4.01	〈40〉	61	〈6.2〉	1/2H	4	30
1・3/4	2	44.45 × 1.55	1.868	4.38	〈44〉	61	〈6.2〉	1/2H	4	30
2	1	50.8 × 1.4	1.942	3.43	〈34〉	61	〈6.2〉	1/2H	4	20
2	1	50.8 × 1.5	2.077	3.76	〈38〉	61	〈6.2〉	H	4	20
2・1/8	1	53.98 × 1.5	2.211	3.4	〈35〉	61	〈6.2〉	H	4	20
2・1/8	1	53.98 × 1.8	2.638	4.17	〈42〉	61	〈6.2〉	H	4	20
2・1/2	1	63.5 × 1.75	3.035	3.44	〈35〉	61	〈6.2〉	H	4	20
2・1/2	1	63.5 × 2.0	3.455	4.1	〈41〉	61	〈6.2〉	H	4	20
2・5/8	1	66.68 ×1.85	3.368	3.46	〈35〉	61	〈6.2〉	H	4	20
2・5/8	1	66.68 × 2.0	3.633	3.74	〈38〉	61	〈6.2〉	H	4	20
3	1	76.2× 2.1	4.37	3.44	〈35〉	61	〈6.2〉	H	4	20
3・1/8	1	79.38 × 2.2	4.769	3.45	〈35〉	61	〈6.2〉	H	4	20
インチサイズ
1/4	3	6.35 ×0.8	0.125	9.24	〈94〉	33	〈3.3〉	O	20	10
3/8	3	9.52 ×0.8	0.196	5.94	〈60〉	33	〈3.3〉	O	20	10
1/2	2	12.7 × 0.8	0.267	4.37	〈44〉	33	〈3.3〉	O	20	5
1/2	3	12.7 × 1.0	0.329	5.64	〈57〉	33	〈3.3〉	O	20	5
5/8	1	15.88× 0.8	0.339	3.46	〈35〉	33	〈3.3〉	O	20	5
5/8	2	15.88 ×1.0	0.418	4.37	〈44〉	33	〈3.3〉	O	20	5
3/4	ー	19.05 × 0.8	0.111	2.86	〈28〉	33	〈3.3〉	O	20	3
3/4	1	19.05× 1.0	0.507	3.62	〈36〉	33	〈3.3〉	O	20	3
ミリサイズ
6(mm)	3	6 ×0.8	0.117	9.8	〈99〉	33	〈3.3〉	O	20	10
6	3	6 ×1.0	0.140	12.5	〈127〉	33	〈3.3〉	O	20	10
8	3	8 × 0.8	0.162	7.2	〈73〉	33	〈3.3〉	O	20	10
8	3	8 × 1.0	0.197	9.0	〈92〉	33	〈3.3〉	O	20	10
10	3	10× 0.8	0.207	5.6	〈57〉	33	〈3.3〉	O	20	5
10	3	10 ×1.0	0.253	7.1	〈72〉	33	〈3.3〉	O	20	5
12	3	12 × 1.0	0.309	6.0	〈61〉	33	〈3.3〉	O	20	5

上表のサイズは参考寸法です。上表にないサイズ、質別も製造可能ですのでお問い合せ下さい。

4mおよび半硬質直管

種別	対応冷媒	最高使用圧力（MPa）
1種	R22、R134a、R407C、R404A、R507Aなど	3.45
2種	R410Aなど	4.30
3種	4.30MPaを越え、4.80MPa以下で使用する冷媒	4.80

20m軟質コイル
